ProE工程图（平面图）常见问题之尺寸标注和公差（一）

发布时间：2010/12/19 14:17:32 | 人感兴趣 | 评分：3 | 收藏：

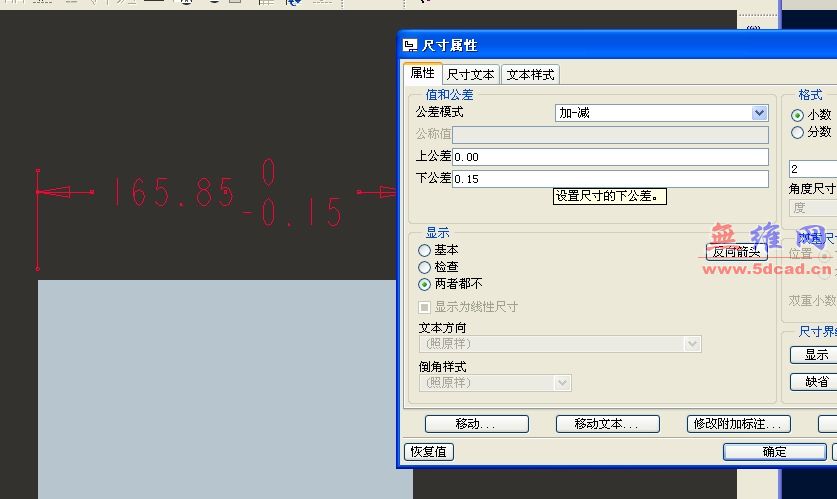

问：如何在ProE的标注尺寸中添加公差？

答：需要在config.pro里面设置如下相关选项（回答者：hycad ）:
tol_display yes
tol_mode nominal
tolerance_class medium
tolerance_standard iso

在工程图的绘图选项中同样加上
tol_display yes

其中config的选项中，tol_display控制是否在part中显示公差，如果不想显示可以设为no。tol_mode控制公差的显示方式

问：工程图选项中控制尺寸显示元素的常用选项有哪些？

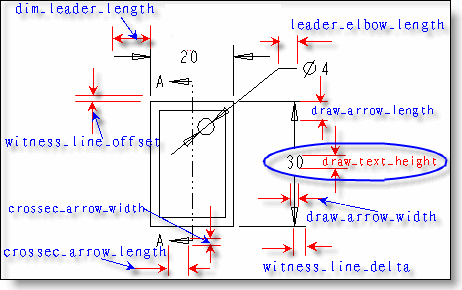

答：尺寸标注的元素中包括文本的高度、箭头长宽度、导引线长度、导引线偏移量等等，具体的选项见如下图所示
