在 Pro/ENGINEER Wildfire 野火版 5.0 中，焊接功能有了重大升级。如果您还在仅仅使用焊缝符号在图纸上标示焊缝，那么就应该了解一下在 Pro/ENGINEER 组件中进行焊缝建模的益处。让我们来了解一下 Pro/ENGINEER Wildfire 野火版 5.0 中焊接功能的用户界面改进。

新的用户界面。新的用户界面是 Pro/ENGINEER Wildfire 野火版 5.0 中的焊接功能最令人关注的焦点。“老式”的对话框不见了，从前在侧面菜单中一路单击的日子一去不复返了。界面的修改为焊接功能带来了焕然一新的感觉，将极大地提高您使用焊接功能的效率。下面是用户界面中一些值得注意的升级改进

向操控板转变。在 Pro/ENGINEER Wildfire 野火版 5.0 中，所有的焊接功能都转变为了操控板界面。这种界面风格现在已为所有 Pro/ENGINEER 用户所熟知，也能为新接触焊接功能的用户提供轻松的环境。Pro/ENGINEER Wildfire 野火版 5.0 的操控板界面中简单至上的原则将最常用的功能前置居中，较少使用（但更高级的）的功能置于滑出面板中。如果您需要可以随时取用，但不会一直出现在您面前。

图 1

除操控板界面外，还有自动预览。只需提供极少信息，该功能即可向您提供焊缝的即时视觉反馈。此外，如果您在整合更多高级选项时预览几何消失，您便可以立即发现问题，并着手进行纠正，而不必等到最后再预览该特征。

新的工作流。向操控板转变的真正意义在于创建焊缝的工作流得到了极大的精简。在 Pro/ENGINEER Wildfire 野火版 5.0 中创建一个焊缝特征的快捷速度一定会让您叹为观止。这个方面的好处不可低估。现在可以十分简单、直观地选取多个要焊接的表面，更改要焊接的表面，或重新配置焊缝功能及使用更高级的选项。

角焊缝新术语。角焊缝是一种十分常见的焊缝类型。描述不同类型的焊缝类型所用的术语发生了变动，具体变化汇总在Table 1 中。

新功能。Pro/ENGINEER Wildfire 野火版 5.0 中新增了若干种焊接特征。

焊接接头。在焊接中，“接头”指焊缝的一段。每个焊缝至少有一处接头，图 2中的焊缝有两处接头。由于切口分开了焊缝，所以焊缝被自动分割为两处接头。

图 2

在 Pro/ENGINEER Wildfire 野火版 5.0 中，您可以去除任意一个接头，如图 3所示。

图 3

您还可以使用接头设置处理每个焊缝的起点和/或终点，如图 4所示。这是一种缩短焊缝的更加直观的方法。

图 4

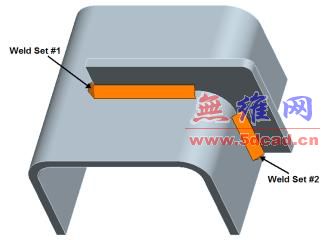

焊缝集。焊缝集是 Pro/ENGINEER Wildfire 野火版 5.0 中的新功能，它与倒圆角集和倒角集相似，可在一个“超级特征”中创建多个简单焊缝，如图 5所示。这是定义一个零件所需的全部焊缝的有用的方法。此时，所有的焊缝集都必须具有相同的焊缝尺寸和相同的焊缝类型，且不能间断。

图 5

焊缝首选项。如果发现自己在反复创建相同尺寸或相同类型的焊缝，则应考虑为您的会话设置焊缝首选项。这样您就可以预先配置操控板的默认设置，并在启动特征后直接调用，如图 6所示。例如，如果您的模型需要许多 .180 英寸的间断角焊缝，长度为 1.25 英寸，间隔为 4.00 英寸，您可以将其设置为默认配置，在每次焊接时可以节省一些时间。在 Pro/ENGINEER Wildfire 野火版 4.0 中，您可以用于定制焊接会话的焊接参数减少了。

图 6

总结

总而言之，Pro/ENGINEER Wildfire 野火版 5.0 中的焊接功能更容易创建、可以更快地编辑且更强大。焊接的建模环境得到了大幅革新，是 Pro/ENGINEER Wildfire 野火版 5.0 中一项重要改进，效果十分完美。中的焊接功能更容易创建、可以更快地编辑且更强大。焊接的建模环境得到了大幅革新，是 Pro/ENGINEER Wildfire 野火版 5.0 中一项重要改进，效果十分完美。
